Mercedes-Benz C-class Ремонт генератора Valeo
« : Январь 31, 2017, 12:28:49 pm »
Если вы собрались покупать новый генератор, в связи с тем что у него на роторе стёрлись контактные кольца — то у меня для вас хорошая новость, их можно поменять!
Для ремонта генератора вам понадобится лишь новый коллектор, щётки генератора и эпоксидная смола чтобы потом залить контакты.


Чтобы сэкономить на фотках, скажу что для начала нужно головкой на 24 открутить шкив генератора (резьба там обычная), а с обратной стороны головкой на 8 выкрутить 3 гайки и снять пластмассовую крышку.

Видим такую картину.

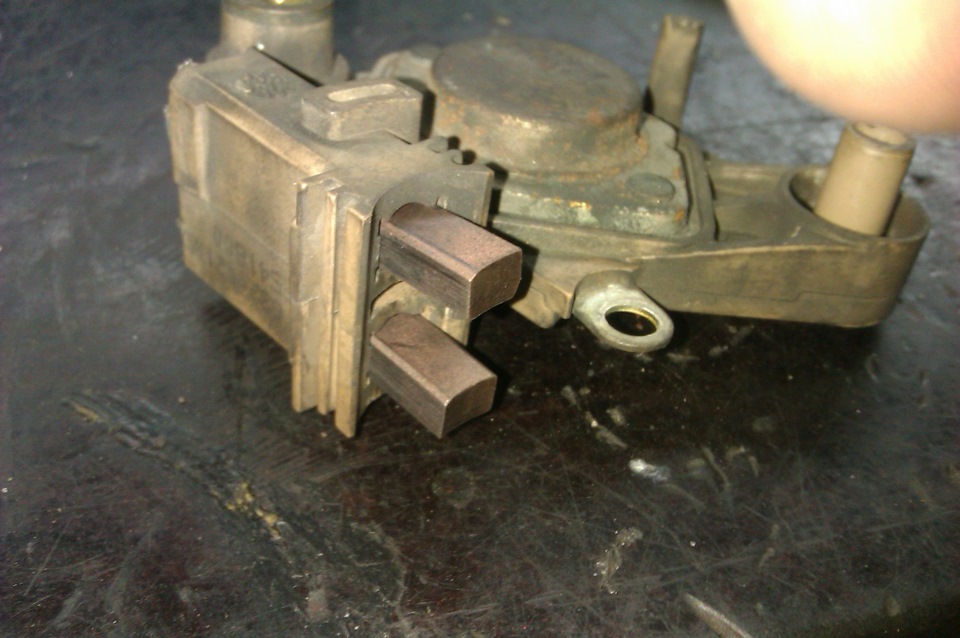

Распаиваем 7 контактов. Если для вашего генератора это первый ремонт — прийдётся аккуратно откусить контакты, чтобы потом их можно было спаять обратно. Потянув на себя(вдоль оси) снимаем чёрную центральную крышечку, открутив 2 гайки на 8 и болтик на 7 снимаем щёточный узел. Открутив гайку на 8 снимаем ещё какую-то деталь(может кто знает как она называется). Остаётся снять диодный мост.

Открутив 4 гайки на 8 видим такую картину.

Снимаем пластмассовые кожухи.

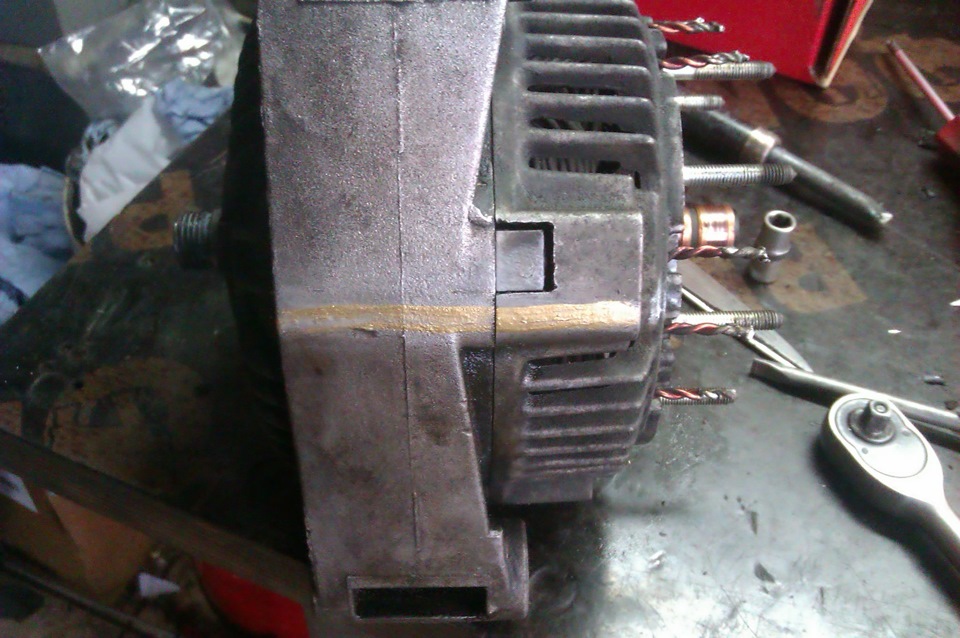

Делаем отметку на корпусе генератора.

Дальше понадобится помощ напарника — один держит руками на весу генератор за шпильки, второй выпрессовывает подшипник из корпуса лёгкими ударами выколотки по наружней обойме подшипника.


Съёмником снимаем подшипник. Вынимаем ротор, и аккуратно зажимаем его в тисках для дальнейшей работы.

Лёгкими ударами тонкой плоской отвёртки снимаем всю эпоксидку и аккуратно снимаем пластиковое кольцо.

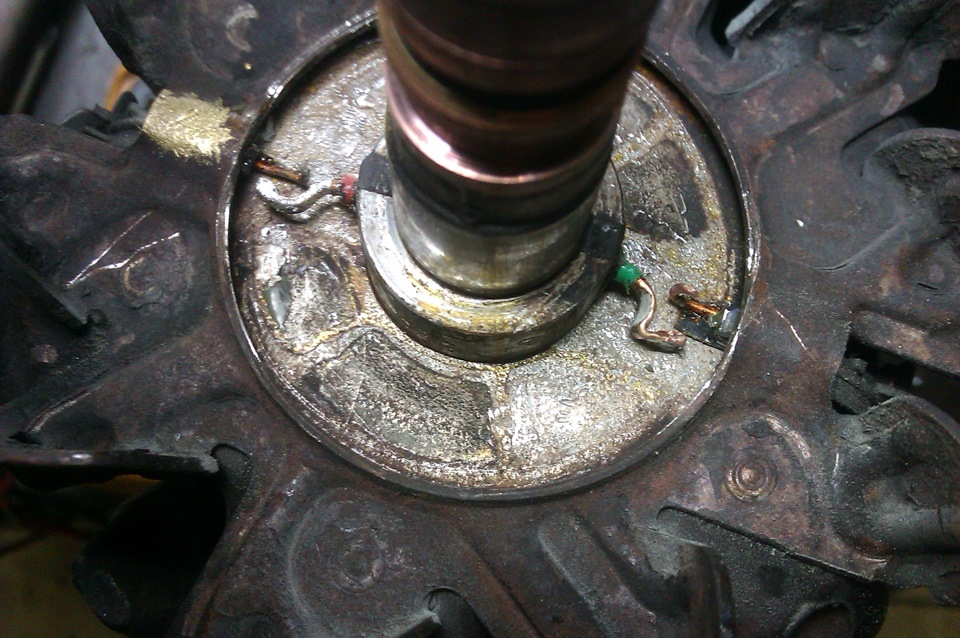

Счищаем оставшуюся эпоксидку, очень аккуратно распаиваем контакты и острым ножичком отгибаем контакты.

Теперь важный момент — маркером помечаем один контакт на коллекторе и ставим метку на корпусе ротора. Далее берём мультиметр, ставим на измерение сопротивления, и мерим какой контакт к какому кольцу относится, чтобы в дальнейшем правильно запрессовать коллектор. Также измеряем новый коллектор и ставим метку на нём, так же как и на старом, чтобы стороны совпадали.
Берём жену американца(американку) и брутально проворачивая кольца разламываем старый коллектор.

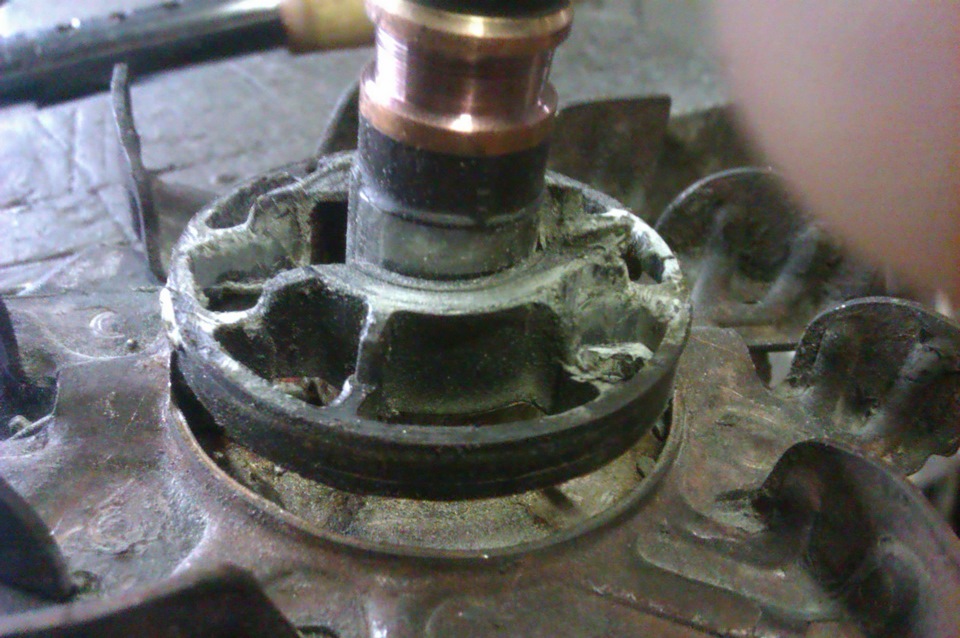

Вычищаем ось от остатков пластмассы и видим такую картину.

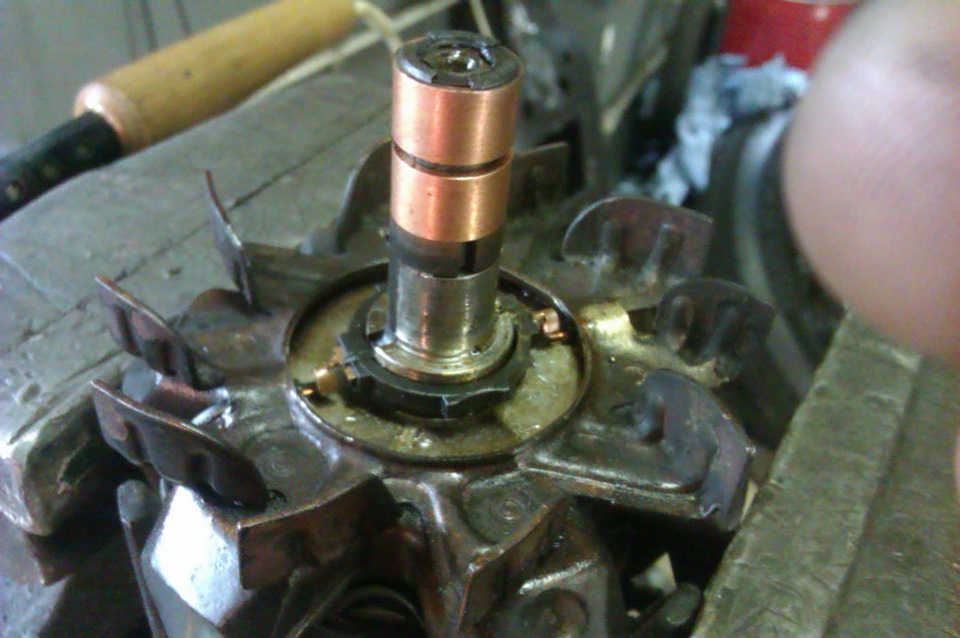

Берём новый коллектор, ставим по нашей метке и запресовываем его на место!

Проверяем не пробивает ли на массу, если всё хорошо, то зажимаем контакты и пропаиваем. Заливаем контакты эпоксидкой. Собираем в обратной последовательности.

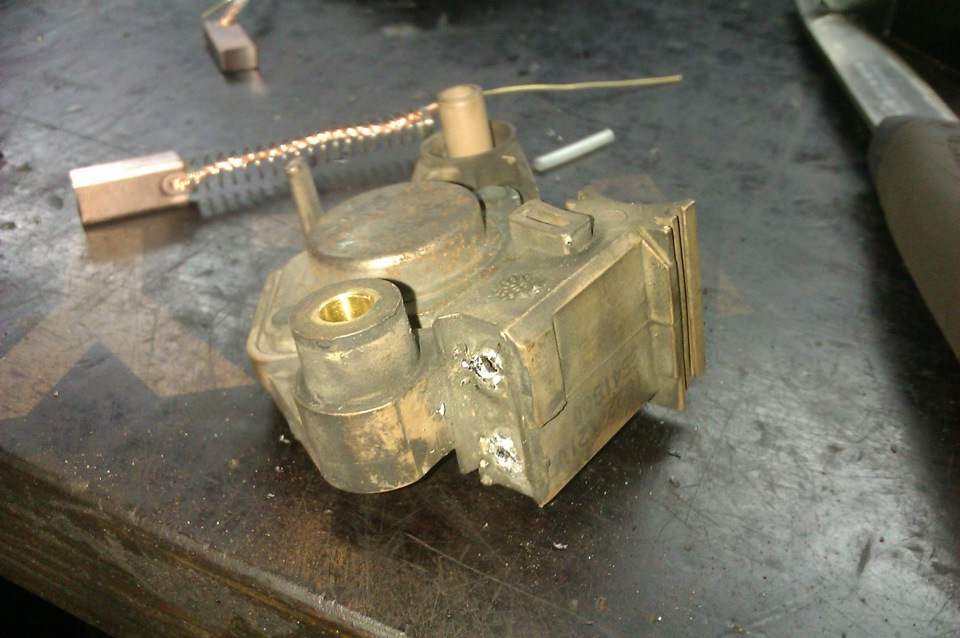

Не забываем перепаять щётки.


Номер коллектора 230090
Номер щёток 1 127 014 022
